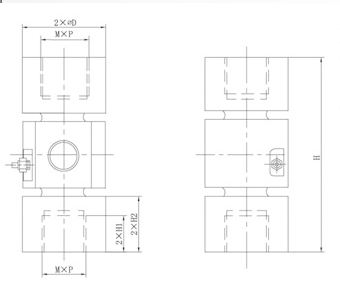

量程 |
尺寸mm |
||||
|
t |
H |
H1 |
H2 |
ΦD |
MXP |
|
20 |
185.0 |
38.0 |
57.0 |
78.0 |
M42x3 |
|
30~40 |
225.0 |
50.0 |
77.0 |
105.0 |
M56x3 |
|
主 要 技 術 指 標Main Description |
||
|
測量范圍Capacity |
1、2、3、5、10、20、30 |
kg |
|
輸出靈敏度Rated Output |
1.50±0.10 |
mV/V |
|
非線性Linear |
±0.02 |
%F.S |
|
滯后Hysteresis |
±0.02 |
%F.S |
|
重復性Reapeatability |
±0.01 |
%F.S |
|
蠕變Creep |
±0.02 |
%F.S |
|
零點輸出Zero Balance |
≤±1.0 |
%F.S |
|
溫度補償范圍 Conpensated Temperature Range |
室溫～+60 |
℃ |
|
零點溫度補償系數Temperature Effect On Zero |
±0.02 |
%F.S/10 ℃ |
|
額定輸出溫度系數 Temperature Effect On Output |
±0.02 |
%F.S/10 ℃ |
|
供橋電壓 Excitation Voltage |
10V |
AC/DC |
|
絕緣電阻Insulation Resistence |
≥5000 |
MΩ/100VDC |
|
輸入電阻 Input Resistence |
765±10 |
Ω |
|
輸出電阻Output Resistence |
700±2 |
Ω |
|
允許過載系數Safe Overload |
200 |
%F.S |
|
電纜連接方式Cable Connection |
信號輸出Singal Output： 黃:Yellow (+) 黑:Black (－) |
|
|
供橋電壓Excitation Voltage： 紅Red: (+) 綠Green：（－） |
||
